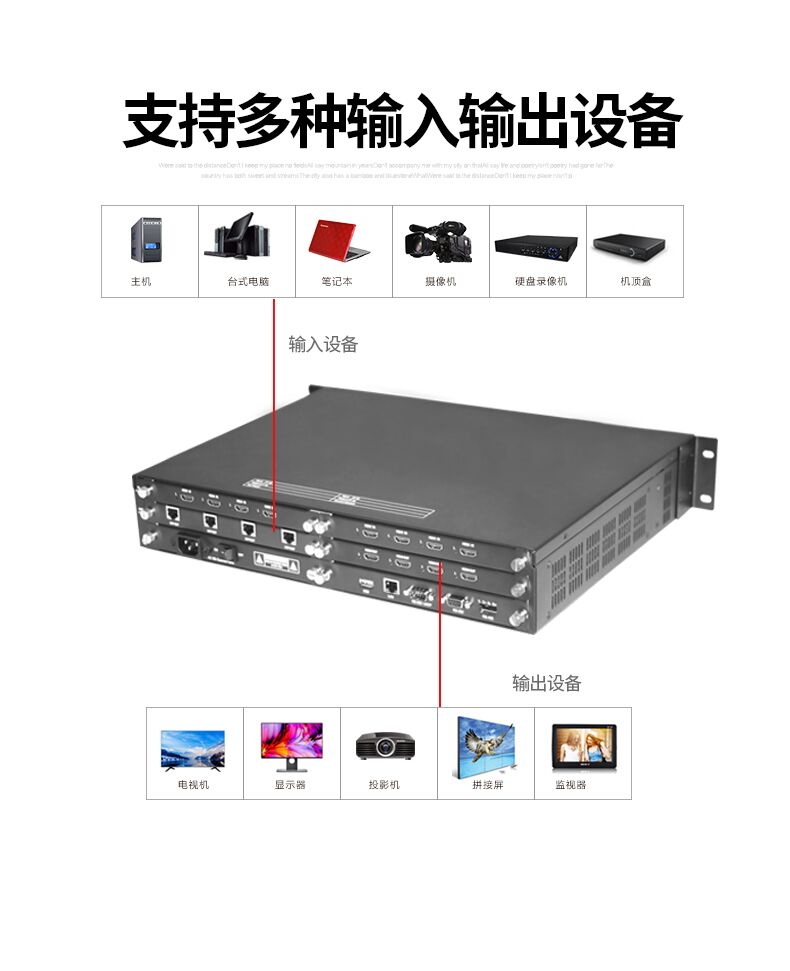

矩阵切换器
，是将一路或多路视音频信号别离传输给一个或者多个显示器的节造设备
，它最早利用在仿照视频监控系统中
，重要的职能是切换监控头信毫髋社视墙。近年来
，随着技术的进取
，矩阵切换器的利用领域越来越大
，常；钤居谝壕唇悠料允鞠低场⑹悠祷嵋橄低彻こ讨。那么问题来了
，矩阵切换器若何与大屏衔接
，实现联动节造？

       矩阵切换器若何与大屏衔接
，其实就是必要做大屏节造主板与矩阵联动
，从而在大屏软件上节造矩阵。所以
，大屏必须和矩阵的232串口衔接并且通讯
，下面是串口衔接的具体步骤。步骤一：以大屏拼接盒为主导做环通衔接（推荐）。电脑主机引串口连到大屏拼接盒232输入端
，（由于大屏拼接盒232是用网口来界说的
，所以电脑端要用USB转网口或者232转网口来衔接大屏）

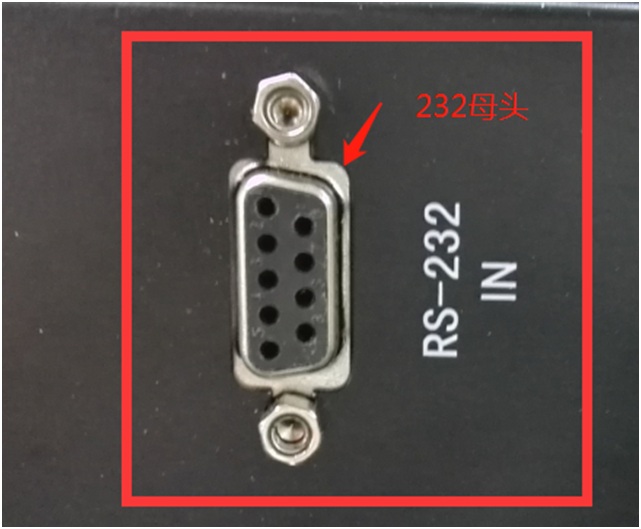

，各大屏拼接盒RS232环通衔接。大屏环通后的RS232输出口衔接到矩阵232母头上。（由于大屏拼接盒232是用网口来界说的
，所以这里衔接我们矩阵尺度的232接口必要转换一下
，就是造作一个转换头
，下面附录了步骤）。

       首先要弄清大屏拼接盒厂家网口的RS232引脚界说
，由于RS-232的三个引脚在每一个大屏拼接盒厂家都不一样。好比
，丽江某厂家的拼接盒
，RS232-OUTA或RS232-OUTB的引脚界说为：1和2为TXD, 6脚为GND。必要把稳的是：每一个厂家的线序界说都不一样
，有的是1
，2
，3脚
，还有的是2
，3
，5脚。这个能够通过查看一下拼接盒的说明书或电话问一下厂商。而后用尺度568B线序的网线接大屏232输出端
，把引出来的网口的1脚--橙白和6脚--绿摘出来（这里是当线序界说1是TXD
，6是GND时举例
，现实要凭据大屏商家232界说来）

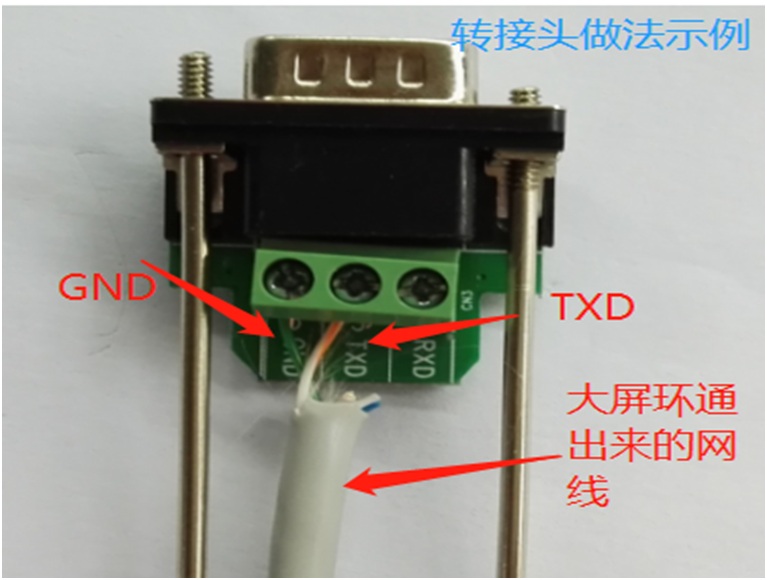

，其它的引脚线剪掉。把这两根线连到附带的转接头对应的TXD、GND上
，再把这个转接头插到矩阵母头上即可。如此一来
，矩阵切换器若何与大屏衔接的问题便得到妥善解决
，能够实现联动节造了。

       值妥贴心的是
，若是必要剪断232线并耽搁
，能够把232的棕色连到网口出来的TXD
，界说是1口就是232棕色接网线出来的橙白色（B类）
，再把232的黄色线连到网口出来的GND
，界说是6口就是232棕色接到网线出来的绿色（B类）
，把这根232的公头直接连到矩阵母头上就行。（通常不建议这样做
，直接用附带的转接头就行）。您是不是感触矩阵切换器若何与大屏衔接极度单一方便呢
，最沉要的是能够大幅提升项目调试的效能。好了
，这次就为各人介绍到这里
