生涯或者工作中，时时遇到DVD衔接电视机，电脑衔接显示器，笔记本投射电视机或者投影机等信号源和显示单元等设备之间的衔接问题，看到那么多接口，真是无从下手，甚至连那些接口怎么叫都不知路。今天幼编带各人意识一下监控仿照视频矩阵主机的信号的几种类型及别离有哪些作用，因接口繁多，故编纂成两部门供各人相识！

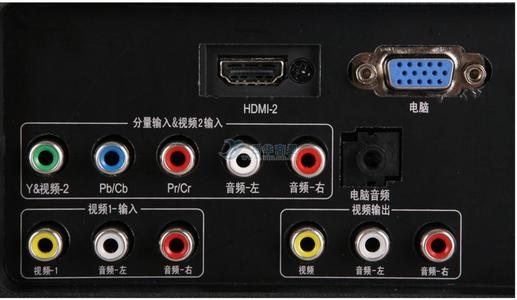

   复合视频接口也叫AV接口，是目前普遍见到的一种视频接口，险些所有的电视机、影碟机类产品都有这个接口。它是音频、视频分离的视频接口，通常由三个独立的RCA插头（又叫梅花接口或RCA接口）组成的，其中的V接口衔接混合视频信号，为黄色插口；L接口衔接左声路声音信号，为白色插口；R接口衔接右声路声音信号，为红色插口。

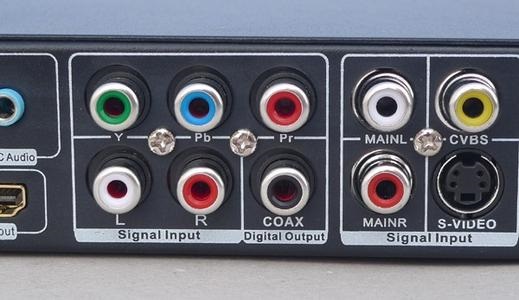

监控仿照视频矩阵主机信号中的色差（Component）通常象征为Y/Pb/Pr，用蓝、绿、红三种色彩来标注每条线缆和接口。绿色线缆（Y），传输亮度信号。蓝色和红色线缆（Pb 和Pr）传输的是色彩差距信号。色差的成效要好于S端子，因而不少DVD以及高清播放设备上都选取该接口。若是使用优质的线材和接口，即便选取10米长的线缆，色差线也能传输优良的画面。

色差接口是在 S 端子 接口的基础上，把色度（ C ）信号里的蓝色差（ b ） 、红色差（ r ）分隔 发送，其分辨率可达到 650线以上。尺度都是常选取 YPbPr 和 YCbCr 两种标识，前者暗示逐行扫描色差输出清澈度要高些， 后者暗示隔行扫描色差输出，相比前面会差一些。 此刻好多显示产品都是靠色差输入来提高输入信号品质，并且透过色差接口，能够输入多种等级，从最根基的480到倍频扫描的 480p ，甚至 720p 、 1080i 等等，都是要通过色差输入才有法子将信号传送到电视傍边。

 监控仿照视频矩阵主机的信号中色差信号的由来，电视信号关系可知，我们只需知路 Y 、 Cr 、 Cb 的值就可能得到 G （绿色）的值，所以 在视频输出和色彩处置过程中就统一忽略绿色差 Cg 而只保留 Y Cr Cb ，这就是色差输出的根基界说。

监控仿照视频矩阵主机信号进阶后为S-Video，色差输出将 S-Video 传输的色度信号 C 分化为色差 Cr 和 Cb ，这样就预防了两路色差混合译码并再次分离的过程，也维持了色度信路的最大带宽，只必要经过反矩阵译码电路就能够还原为 RGB 三原色信号而成像，这就最大限度地缩 短了视频源到显示器成像之间的视频信号信路，预防了因繁琐的传输过程所带来的影像失 真，所以色差输出的接口方式在早几年是最好的仿照视频输出接口之一，属于仿照信号传输高清图像的最好的解决规划！
