随着图像信号技术的发展 ，我们对音视频视觉的要求也越来越高。图像信号的切换显示经过了几个阶段的发展 ，从AV视频到色差分量(YPbPr) ，再到VGA信号 ，此刻到DVI及HDMI、DP等接口。在这过程中 ，基于利用方便的必要诞生了信号切换设备 ，在每个信号阶段都有相应的高清矩阵切换器。

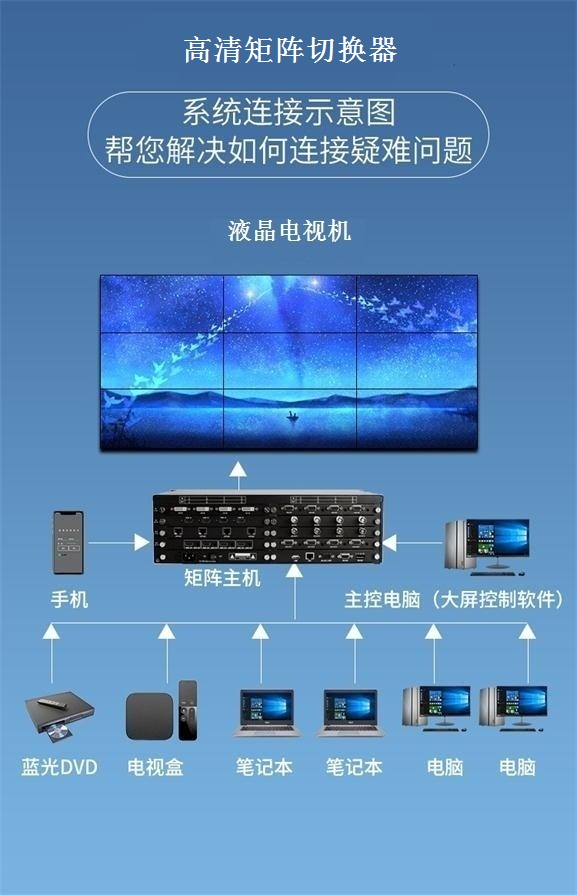

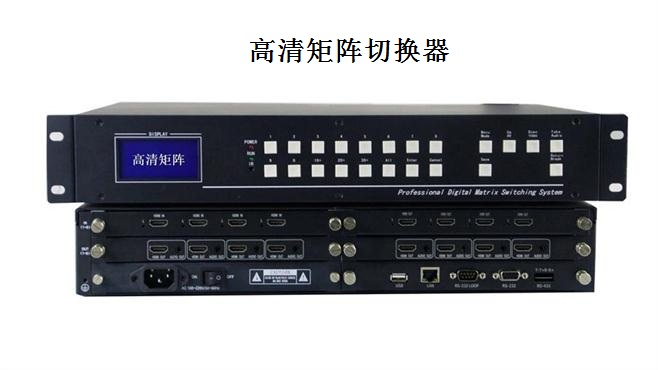

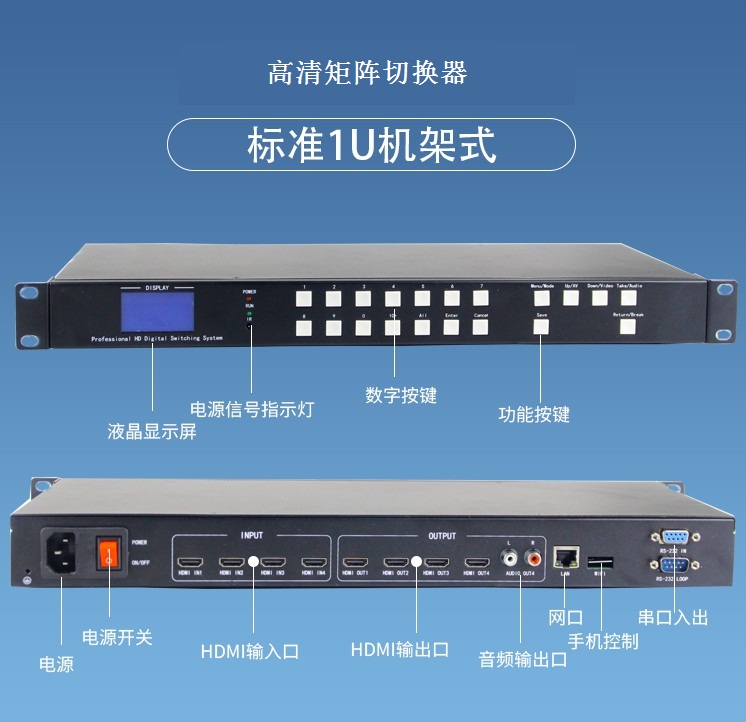

依照传输信号大局来分为：仿照矩阵切换器和高清矩阵切换器。仿照矩阵的职能是将一路或N路视音频信号别离传输给一个或者N个显示设备 ，因而我们能够依照信号源的分歧来分类矩阵切换器。也就是说 ，用户能够凭据想要切分的信号分歧 ，来确定矩阵的种类。依照信号源的类型能够分为：VGA、AV、V ，YPbPr矩阵等。例如：VGA矩阵就是输入输出信号为VGA接口的矩阵。其它类型能够类推 ，这里就不再累述Ｋ伎嫉椒抡丈璞嘎顺鍪谐 ，下面将着沉介绍一下高清HDMI矩阵切换器的有关知识。
HDMI衔接由一对信号源和接受器组成 ，有时辰一个系统中也能够蕴含多个HDMI输入或者输出设备。每个HDMI信号输入接口都能够凭据尺度接管衔接器的信息 ，同样信号输出接口也会携带所有的信号信息。HDMI数据线和接管器的组成蕴含三个分歧的TMDS数据信息通路以及一个时钟通路 ，这些通路支持视频、音频数据和附加信息 ，视频、音频数据和附加信息通过三个通路传送到接管器上 ，而视频的像素时钟则通过TMDS时钟通路传送 ，接管器接受这个频率参数之后 ，再还原另表三个数据信息通路传递过来的信息 ，这就是高清矩阵切换器工作的道理。
HDMI在针脚上和DVI接口齐全匹配 ，只是封装不一样。与DVI相比 ，HDMI能够传输数字音频信号 ，并增长了对HDCP的支持 ，同时提供了更好的DDC可选职能。HDMI支持5Gbps的数据传输率 ，最远可达15米 ，足以支持一个1080p的视频和一个8声路的音频信号不变传输 ，并且还有很大一部门余量。这允许它能够用一个电缆别离衔接DVD播放器 ，接管器和PRR。此表HDMI支持EDID、DDC2B ，因而 ，HDMI具佑装即插即用”的特点 ，信号源和显示设备之间会自动进行匹配 ，自动选择最相宜的视频/音频体式。HDMI接口支持HDCP和谈 ，因而 ，高清矩阵切换器为旁观有版权的高清电影电视打下坚实的基础。
