一随着科技的不休发展，在现代会议室中有很多的新产品利用不休的产生，这样就造成会议室视频系统中视频体式复杂多样 。在一个会议室中，信号源重要有电脑台式机，笔记本电脑，液晶书写屏及等离子手写屏等交互设备，高清的摄像头，DVD及蓝光播放器，显示设备有大屏幕投影机，等离子，液晶起落显示屏，监督器以及硬盘录像机等等，在这些设备中信号体式就有：复合视频（随着高清概想的遍及，复合视频的利用越来越少，更多的被分量视频所取代），分量视频，VGA，DVI，HDMI和SDI等数字视频 。
在本规划中我们只必要选择一台VDCM数字高清混合矩阵就能够解决以上所有的问题，共同相应的远距离传输设备，我们就能够实现一个美满的会议室视频信号解决规划 。
VDCM有多种分歧的输入输出体式，蕴含DVI/HDMI/VGA/HD-SDI/YPbPr，以及光纤输出入输出端口，能够专门针对高端会议系统中的各类高清、标清，以及数字、仿照信号的传输与切换，
信号源部门：
1、 高清摄像头，选取HDMI的接口，我们通过VFO6801TA/RA光纤收发器衔接到VDCM矩阵的HDMI输入端口；
2、 蓝光DVD位于机柜内，能够使用HDMI线缆直接衔接到VDCM矩阵的HDMI输入端口；
3、 通常DVD也是位于机柜内的，通常选取分量视频输出，由于距离短，能够直接接入VDCM矩阵的YPbPr输入端口；
4、 仿照摄像头通常位于会议室的墙面，能够直接选取分量视频线缆接入VDCM矩阵的YPbPr输入端口；
5、 本地台式推算机和液晶手写屏的VGA信号，通过VJ231分配器直接接入VDCM矩阵的VGA输入端口；笔记本推算机信号通过桌面接口VSCC201直接接入VDCM矩阵的VGA输入端口；
6、 其他距离较远的推算机信号和等离子书写屏主机的信号我们能够通过双绞线收发器VTP100TA/RA或者光纤收发器VFO6802接入 。
1、 显示设备的主题是大屏幕投影机，使用VDCM矩阵的DVI输出端口，思考到投影机通常距离机柜较远，我们选取VF06801光纤收发器传输；
2、 等离子书写屏，使用VDCM矩阵的DVI输出端口，通过双绞线收发器VTPDVI250TA/RA传输；也能够通过便于装置的光线耽搁器VFO6000来传输；
3、 硬盘录像机使用DVI输出端口，位于机柜内部，选取DVI线缆直接衔接；
4、 会议桌上的多台液晶起落显示屏，只必要显示一样视频内容，我们选取VDD80分配器分配后接入，使用VDCM矩阵的DVI输出端口；
5、 监督器用于操作人员对整个视频会议系统的监控，使用VDCM矩阵的VGA输出端口，能够通过双绞线收发器VTP100TA/RA传输 。
另表，VDCM数字高清混合矩阵能够通过串口或者网络接管第三方节造设备的远程节造，同时，配有本地的前面板节造以及专用节造软件 。
由此，VDCM数字高清混合矩阵能够满足任何一个复杂视频会议室的信号切换需要，不再必要任何的体式转换设备，共同使用VTP系列双绞线和VFO系列光纤远距离传输设备，齐全解决了所有的信号切换和传输的需要，并且使视频会议室中显得杂乱无章的的信号治理变得极为单一 。

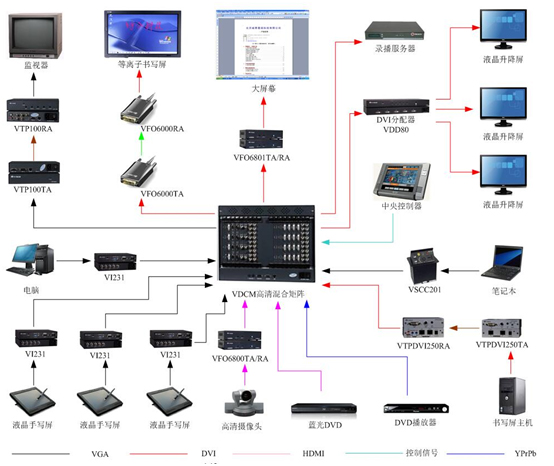

系吐洮接如下：
本规划的主题设备为一台VDCM数字高清混合矩阵，重要有如下特点：
◆ 全数字零压缩数字切换
◆ 传输解析度1920*1200@60Hz,HVTV1080p数字化像素
◆ 支持DVI/HDMI/VGA/HD-SDI/YPbPr等多种体式信号同时输入
◆ ？榛杓，插板式结构
◆ 自适应输入
◆ RS－232串接通讯端口
◆ IP节造端口
◆ 前面板LCD状态显示汇报
◆ 便捷的前面板存取操作，可预存多组切换模式
◆ 掉电现场；ぶ澳
◆ 视频输入端口拥有时钟/数据复原和沉组
◆ 能实时监督各输入通路输入状态
◆ 冗余电源配置VDCM利用解决规划
◆ HDMI输入输出端口支持HDCP和谈
◆ 输出板卡自带多路电源输出，方便光纤收发设备使用 。
有关配套传输设备重要有：
一、 双绞线传输：
1、 VTPDVI250TA/RA 双绞线DVI信号收发器，利用通常网线耽搁DVI信号的传输，最远能够达到250米；VTPDVI50TA/RA 低成本传输规划，最远距离为50米；
2、 VTP100TA/RA 双绞线RGB信号收发器，利用通常网线耽搁RGB信号的传输，最远能够达到300米的传输距离 。
二、 光纤传输：
1、 VFO6000 DVI光纤耽搁器，体积幼巧的DVI光纤收发器，大幼如通常DVI插头，为等离子等平板显示设备挂墙或立柱表表装置等空间狭幼的工程提供了很好的解决规划；
2、 VFO6800系列光纤收发器，别离支持DVI/HDMI/VGA/分量视频等信号的光纤收发，最远传输距离可达20公里 。
